崩铁小助手ASR

天下苦二游上班坐牢久矣。方舟有MAA造福大众，免去日常之苦，能让我专心于关卡，但是米家游戏就不行了，于是就有了这个崩铁小助手——AutoStarRail的想法。

功能计划

目前初步计划就是能够实现每天自动清体力，领日常奖励，让我不用操心每天还得上线清体力的事情。最后实现的界面如下，大概和方舟的maa差不多。

  • [[#功能计划|功能计划]]
  • [[#功能实现|功能实现]]
    • [[#功能实现#操作的模拟|操作的模拟]]
    • [[#功能实现#窗口的识别|窗口的识别]]
    • [[#功能实现#GUI与自线程|GUI与自线程]]
    • [[#功能实现#消息窗口|消息窗口]]
  • [[#待实现及不足之处|待实现及不足之处]]
  • [[#开源地址|开源地址]]

崩铁小助手ASR

天下苦二游上班坐牢久矣。方舟有MAA造福大众，免去日常之苦，能让我专心于关卡，但是米家游戏就不行了，于是就有了这个崩铁小助手——AutoStarRail的想法。

功能计划

目前初步计划就是能够实现每天自动清体力，领日常奖励，让我不用操心每天还得上线清体力的事情。最后实现的界面如下，大概和方舟的maa差不多。

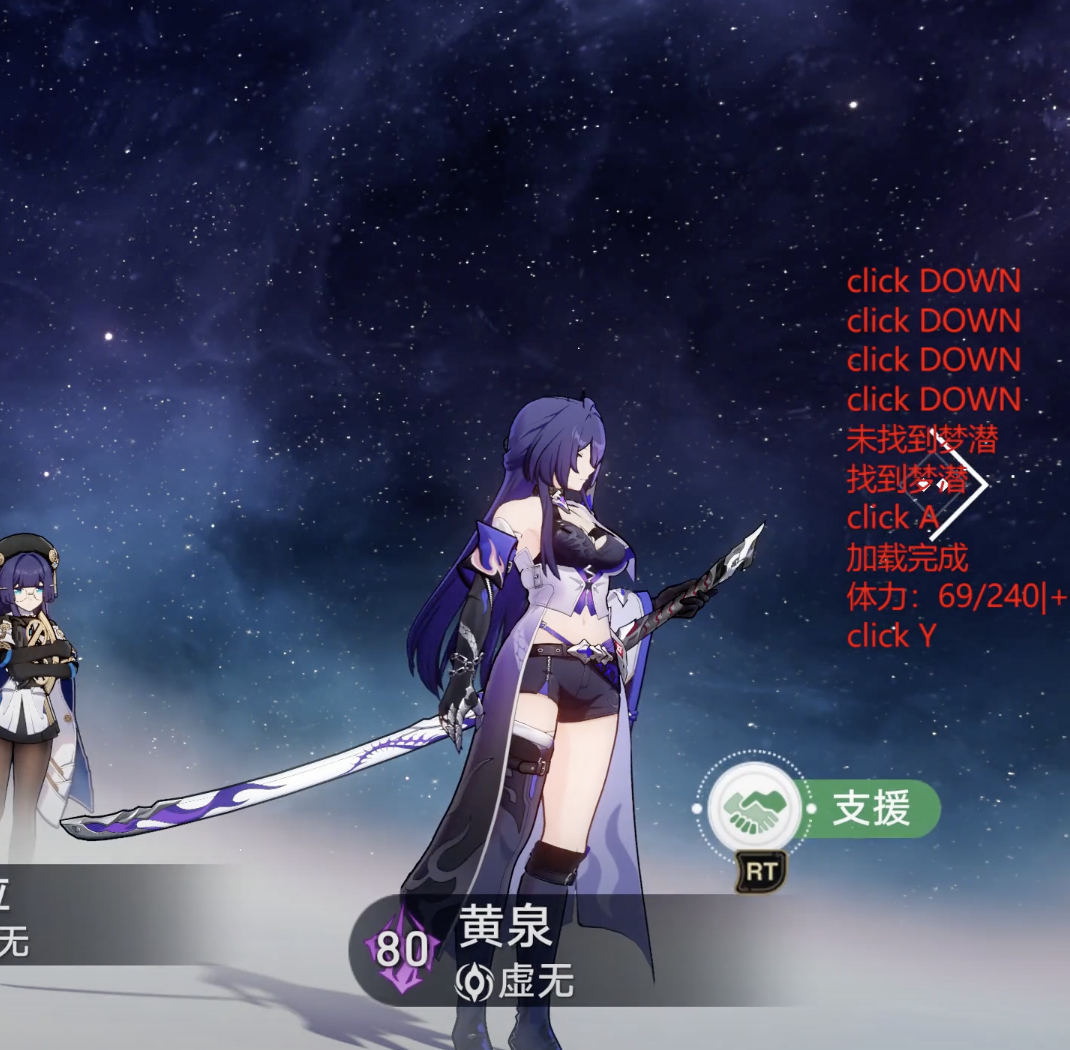

但是为了防止崩铁全屏运行时难以观察运行信息，所以又做了个始终在前台的message窗口，用于实现实时显示自动化脚本的信息。（窗口可放置在任意位置）

经过测试，选择好要刷的本（经验\钱、行迹、突破素材、仪器这些都没问题）后能够自动导航至目标副本，然后识别体力，刷到没体力为止。
演示视频如西瓜视频：从重复劳动中解脱-崩铁自动日常小助手
抖音：从重复劳动中解脱-崩铁自动日常小助手
完整开源代码见 AutoStarRail，欢迎大家star。

功能实现

操作的模拟

操作上使用vgamepad创建虚拟手柄来对游戏进行操作。虽然这样会多一个虚拟设备，但是由于手柄操作时对选中部件的高亮，能够更容易的识别当前选中的东西，并进行精确的操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77

class Gamepad:
    def __init__(self,pigeon = None):
        # 初始化一个手柄
        self.pigeon = pigeon
        self.gamepad = vgamepad.VX360Gamepad()
        # 初始化手柄状态
        self.reset_gamepad()


    def reset_gamepad(self):
        self.gamepad.reset()#键位扳机摇杆全部重置成初始状态
        self.gamepad.update()
    # gamepad 操作
    def click_button(self,button,duration=0.15):
        self.gamepad.press_button(button)
        self.gamepad.update()
        time.sleep(duration + random.randint(0,int(0.05*100))/100)
        self.gamepad.release_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("click " + button_mapping[button])

    def press_button(self,button):
        self.gamepad.press_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("press " + button_mapping[button])

    def release_button(self,button):
        self.gamepad.release_button(button)
        self.gamepad.update()

    def LEFT_TRIGGER(self,value):
        self.gamepad.left_trigger_float(value)
        # 左扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def RIGHT_TRIGGER(self,value):
        self.gamepad.right_trigger_float(value)
        # 右扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def LEFT_JOYSTICK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25): #x_value, y_value):
        theta = theta + random.randint(0,ran_theta*100)/100
        amplitude = amplitude + random.randint(0,ran_amp*100)/100
        x_value = 1.414*amplitude * np.cos(theta)
        y_value = 1.414*amplitude * np.sin(theta)
        self.gamepad.left_joystick_float(x_value, y_value)
        # 左摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def RIGHT_JOYSTCIK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25):
        theta = theta + random.randint(0,int(ran_theta*100))/100
        amplitude = amplitude + random.randint(0,int(ran_amp*100))/100
        x_value = amplitude * np.cos(theta)
        y_value = amplitude * np.sin(theta)
        self.gamepad.right_joystick_float(x_value, y_value)
        # 右摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def joystick_movement(self, theta=0, duration=0.5, amplitude=1):
        start_time = time.time()
        while time.time() - start_time < duration:
            # 时间-角度序列
            theta_time = theta * (time.time() - start_time) / duration

            # 幅度
            amplitude_time = amplitude * (time.time() - start_time) / duration

            self.RIGHT_JOYSTCIK(theta_time, amplitude_time)

            time.sleep(0.01)

窗口的识别

这部分涉及到图像的一些识别。为了减少计算资源的消耗，本文主要使用paddleocr识别字符来定位。少部分地方用到了矩形框的识别。

游戏窗口识别

脚本启动时应当先识别当前有没有打开启动器、或游戏，再决定是否需要打开游戏。
对于老版本而言由于启动器和游戏名称都为“崩坏：星穹铁道”，因此无法仅从名称上判断窗口是哪个，还需要进一步判断是启动器还是游戏。可以通过窗口上是否有启动器上独有的字符判断是否为游戏。
因此，窗口检测的流程如下图所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
flowchart TB
    检查星穹铁道窗口 -->|有| 存在星穹铁道;
    存在星穹铁道 --> 检查特征字符;
	检查特征字符-->|有| 当前是旧启动器;
	检查特征字符-->|无| 游戏已启动;
	当前是旧启动器--> 点击打开游戏;
	点击打开游戏--> 游戏已启动;
	检查星穹铁道窗口 -->|无| 不存在星穹铁道;
	不存在星穹铁道 --> 检查米哈游启动器窗口;
	检查米哈游启动器窗口 -->|无| 不存在任何启动器;
	不存在任何启动器 --> 搜寻启动器并打开;
	搜寻启动器并打开 --> 点击打开游戏;
	检查米哈游启动器窗口 -->|有| 启动了米哈游启动器;
	启动了米哈游启动器--> 点击打开游戏;

其相关代码在start_game.py中，该部分代码能够实现自动识别当前是否有游戏窗口，如果无窗口则逐步实现打开游戏。

副本导航

该部分代码放置在daily_tasks.py中。
导航的第一步是打开星际和平指南，该步较为简单，直接使用虚拟手柄打开轮盘，然后拨到对应位置即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def open_star_guide(self):

	# 打开星际和平指南

	self.gp.press_button(LEFT_SHOULDER)

	self.gp.joystick_movement(np.pi * 1 / 4, duration= 1) # 移动到指南

	time.sleep(0.8)

	self.gp.joystick_movement(amplitude=0)

	self.gp.release_button(LEFT_SHOULDER)

	self.pigeon("打开星际和平指南")

	time.sleep(0.9)

随后需要进一步识别星际和平指南的页面，以及寻找对应的副本。流程如下：

1
2
3
4
5
6
7
8
9
flowchart TB
打开星际和平指南 --> 领取日常奖励;
领取日常奖励 --> 每日实训;
打开星际和平指南 --> 清体力;
清体力 --> 生存索引;
生存索引 --> |经验/武器经验/信用点|拟造花萼金
生存索引 --> |行迹材料|拟造花萼赤
生存索引 --> |突破材料|凝滞虚影
生存索引 --> |遗器|侵蚀隧洞

和平指南页面识别

对于和平指南的页面，如每日实训、生存索引的识别，只需通过ocr识别有无对应字符即可找到该页面

1
2
3
4
5
6
7
8
9
10
11
def find_page(self,tag = "生存索引"):

# 已经打开星际和平指南后，通过手柄切换标签找到对应的page

	if TargetDetector(self.window,self.gp).search_button(tag, RIGHT_SHOULDER):

		self.pigeon("找到" + tag)

	else:

		self.pigeon("未找到" + tag)

其中TargetDetect中的search_button为递归寻找，直到满足条件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
def search_button(self, btn_text, action):

	"""

	查找相应按钮

	:param btn_text: 目标按钮名称

	:param action: 找不到按钮对应操作

	:return:

	"""

	figure, _, _, _, _ = self.win_action.get_screenshot(self.window)

	find, _ = self.findText(figure,btn_text)

	if find:

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.search_button(btn_text, action)

页面中高亮位置的寻找

在确定找到页面后，我们需要识别出当前高亮的标签（如拟造花萼、侵蚀隧洞）是哪个。
此处我们可以先使用OCR识别有无目标文字，如果没有，说明当前页面不存在目标标签，需要继续翻页。如果存在，通过灰度阈值识别目标文字所在区域的灰度是否是选中的灰度，如果是则退出寻找，否则继续寻找。

1
2
3
4
5
6
flowchart TB
查询目标文字 --> |无|按下down_button;
按下down_button --> 查询目标文字;
查询目标文字 --> |有|计算目标文字所在区域灰度;
计算目标文字所在区域灰度 --> |范围内| 结束查找;
计算目标文字所在区域灰度 --> |范围外| 按下down_button;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
def find_highlight(self, btn_text, action=None):
	"""
	寻找按钮的高亮状态。
	通过截图并查找按钮文本，判断按钮是否处于高亮状态。如果按钮未高亮，则点击按钮并重试。
	主要用于自动化测试中对按钮状态的判断和操作。
	参数:
	btn_text (str): 按钮的文本内容，用于查找按钮。
	action (function, optional): 当按钮未高亮时执行的操作，默认为None。可以是一个函数，该函数会在按钮未高亮时被调用。
	返回:
	bool: 如果按钮处于高亮状态，则返回True；否则返回False。
	"""
	# 截取窗口的屏幕快照
	# 转到灰度上看灰度值。先截取字附近的区域
	figure, _, _, _, _ = self.win_action.get_screenshot(self.window) # 在屏幕快照中查找按钮文本
	find, pos = self.findText(figure, btn_text)
	# 如果按钮未找到
	if not find: # 没找到

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)



	ave_gray = self.get_average_gray_value(figure,pos)

	if ave_gray < 100: # 高亮-黑色

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)

右侧具体副本的寻找

使用手柄的话，右侧选择的副本会有一个橙色的矩形框作为高亮，因此识别矩形框就知道我们当前选中的是哪个了。
使用HSV颜色空间对橙色进行区分的效果并不理想。因此还是采用了矩形边框识别。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
def detect_dungeon_boxes(self,image,text):
    # 可以找出当前高亮的选择区域
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    edges = cv2.Canny(gray, threshold1=100, threshold2=200)
    contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    min_area_threshold = 10  # 设定最小面积阈值
    height, width = image.shape[:2]  # 获取图像高度和宽度
    area_ratio = 0.2
    target_area = height * width * area_ratio  # 计算目标最大面积
    max_area = 0
    for contour in contours:
        area = cv2.contourArea(contour)
        if area > max_area and area < target_area:
            max_area = area
            max_contour = contour


    for contour in contours:
        area = cv2.contourArea(contour)
        if area > min_area_threshold:
            # 计算边界框
            x, y, w, h = cv2.boundingRect(contour)

                # 绘制矩形
            cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
    # 如果找到了符合条件的轮廓
    if max_contour is not None:
        # 获取边界框
        x, y, w, h = cv2.boundingRect(max_contour)
        # 截取该矩形区域
        cropped_image = image[y:y+h, x:x+w]
        find, pos = self.findText(cropped_image,text)
        # 显示截取的图像
        # cv2.imshow('Cropped Rectangle', cropped_image)
        # cv2.waitKey(0)
        # cv2.destroyAllWindows()
        return find
    else:
        # print("Not found.")
        return False
def find_dungeon(self,btn_text, action = None):
    figure, _, _, _, _ = self.win_action.get_screenshot(self.window)
    # self.gp.click_button(action)
    if self.detect_dungeon_boxes(figure,btn_text):
        print('已选中：' + btn_text)
    else:
        self.gp.click_button(action)
        time.sleep(0.2 + random.randint(0, 10) / 100)
        return self.find_dungeon(btn_text, action)

GUI

GUI采用pyqt6实现。主要包括一个主窗口和一个消息窗口

子线程

在MainWindow中设置一个start案件，当被按下时启动一个子线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

@pyqtSlot()
def on_start_button_clicked(self):
    '''
    开始执行相关任务
    '''
    if self.worker_thread and self.worker_thread.isRunning():
        self.ui.start_button.setEnabled(False)
        self.ui.start_button.setText("Start")
        self.task_worker.stop()

        self.stop_task_signal.emit()  # 发出停止信号

        self.worker_thread.quit()
        self.worker_thread.wait()
        self.worker_thread = None
        self.ui.start_button.setEnabled(True)
    else:
        self.get_task_list() # 获取任务列表
        self.ui.start_button.setText("Stop")
        self.worker_thread = QThread()
        self.task_worker = TaskWorker(self.to_do,self.get_farm())
        self.task_worker.moveToThread(self.worker_thread)
        self.task_worker.message_signal.connect(self.append_message)  # 连接消息信号
        self.task_worker.finished_signal.connect(self.on_thread_finished)
        self.task_worker.finished_signal.connect(self.worker_thread.quit) # ？
        # self.task_worker.stop_signal.connect(self.task_worker.stop)  # 新增：连接停止信号到stop方法
        self.worker_thread.started.connect(self.task_worker.run)
        self.worker_thread.finished.connect(lambda: setattr(self, 'worker_thread', None))

        # self.worker_thread.started.connect(lambda: self.stop_task_signal.connect(self.task_worker.stop))  # 启动线程后建立连接
        # self.worker_thread.finished.connect(lambda: self.stop_task_signal.disconnect(self.task_worker.stop))  # 线程结束后断开连接

        self.worker_thread.start()

    ## 邮件发送
    if self.ui.enable_email.isChecked():
        # 接受邮件发送
        sender = Email_sender(self.email,self.password,pigeon=self.append_message)
        sender.send_email(self.ui.text_display.toPlainText())


@pyqtSlot()
def on_set_email_clicked(self):
    self.email = self.ui.sender_email_edit.text()
    self.password = self.ui.sender_password_edit.text()
    self.email_server = self.ui.sender_email_server.text()
    self.email_port = self.ui.sender_SSL_port.text()
    with open('./config/credentials.txt', 'w') as file:
        file.write(self.email)
        file.write('\n')
        file.write(self.password)
        file.write('\n')
        file.write(self.email_server)
        file.write('\n')
        file.write(self.email_port)
        file.write('\n')
        if self.ui.enable_email.isChecked():
            file.write("1")
        else:
            file.write("0")
        # if self.ui.

子线程负责组合之前写好的各种查询、操作的脚本，实现自动化任务的操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
class TaskWorker(QObject):
    message_signal = pyqtSignal(str)  # Signal for sending messages to the GUI
    finished_signal = pyqtSignal()      # Signal indicating the task is finished
    def undefined(self):
        self.message_signal.emit("开发中")
    def __init__(self,task_list = [], farm_info = None):
        super().__init__()
        self._stop_requested = False
        self.task_list = task_list
        self.game_starter = StartGame(pigeon = self.message_signal.emit)
        self.daily_tasker = DailyTask(gw.getWindowsWithTitle("崩坏：星穹铁道")[0],pigeon = self.message_signal.emit)
        self.farm_info = farm_info
        # self.mainWindow = mainWindow # 为了获取窗口中的状态
        # self.mainWindow.materials_box_1
    def task_dispatcher(self,task_list):
        """
        根据任务列表调度执行任务

        参数:
        tasks (list): 一个包含任务名称的列表，如 ['刷体力', '领取日常奖励']
        """
        task_functions = {
            '刷体力': self.daily_tasker.clean_stamina, # brush_energy,
            '领取日常奖励': self.daily_tasker.daily_task, # claim_daily_reward,
            '领取纪行奖励': self.daily_tasker.get_nameless_honor, # claim_chronicle_reward,
            '模拟宇宙': self.undefined # simulate_universe,
        }

        for task in task_list:
            if task in task_functions:
                self.message_signal.emit("Task: " + task)
                if task == "刷体力":
                    self.daily_tasker.clean_stamina(self.farm_info)
                else:
                    task_function = task_functions[task]
                    task_function()
                    time.sleep(5)
                self.message_signal.emit("Task: " + task + " complete")
            else:
                self.message_signal.emit(f"未知任务: {task}, 跳过执行.")
    def run(self):
        self.message_signal.emit("Tasks: "+str(self.task_list))

        # 如果tasks不为空，应当先检查是否打开了游戏
        if self.task_list:
            self.message_signal.emit("Checking if game is open...")
            self.game_starter.start_game()
        self.task_dispatcher(self.task_list)
    def stop(self):
        self._stop_requested = True

线程之间通过

1
message_signal.emit(str)

传递消息。

消息窗口

消息窗口应当常驻在最上端，然后背景透明，且与鼠标不发生交互，大小可以自动调整

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
class MessageBox(QLabel):
    def __init__(self, text = "", parent=None):
        super().__init__(text, parent)
        self.setWindowFlags(Qt.WindowType.WindowStaysOnTopHint | Qt.WindowType.FramelessWindowHint)
        self.setStyleSheet("background-color: rgba(10, 10, 10, 128); color: red;")

        self.setGeometry(0, 0, 100, 30)  # 设置初始位置和大小
        self.set_font_size(20)
        self.adjustSizeToContent()
        self.setAttribute(Qt.WidgetAttribute.WA_TranslucentBackground)

    def set_font_size(self, size):
        font = self.font()
        font.setPointSize(size)
        self.setFont(font)

    def set_text(self, text):
        self.setText(text)
        self.adjustSizeToContent()


    def show(self):
        super().show()
        # self.move(0, 0)  # 每次显示时都移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 每次显示时都移动到右上角


    def resizeEvent(self, event):
        super().resizeEvent(event)
        # self.move(0, 0)  # 当窗口大小改变时，也移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 当窗口大小改变时，也移动到右上角

    def adjustSizeToContent(self):
        font_metrics = QFontMetrics(self.font())
        lines = self.text().splitlines()
        text_width = 0
        for line in lines:
            text_width = max(text_width,font_metrics.horizontalAdvance(line))
        text_height = font_metrics.height() * len(lines)  # 计算所有文本行的高度
        self.setFixedSize(text_width, text_height)

    def eventFilter(self, obj, event):
        if event.type() in (Qt.EventType.MouseButtonPress, Qt.EventType.MouseButtonRelease, Qt.EventType.MouseButtonDblClick, Qt.EventType.MouseMove):
            # 将鼠标事件传递到下层的窗口
            return False
        return super().eventFilter(obj, event)

    def mousePressEvent(self, event):
        # 不要处理鼠标点击事件，使其传递到下层窗口
        event.ignore()

邮件通知

本助手添加了邮件通知功能，待自动化任务执行完成后将log发送至目标邮箱以实现提醒和记录。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43


class Email_sender:
    def __init__(self,username = "",password = "",server = 'smtp.163.com',port = 465, pigeon = print) -> None:
        # 网易邮箱的SMTP服务器地址和端口
        self.smtp_server = server
        self.smtp_port = port  # 网易邮箱SMTP服务端口通常为465

        # # 发件人邮箱账号和授权码
        # username = 'your_email@163.com'
        # password = 'your_authorization_code'  # 这里填写授权码，而不是密码

        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password
        self.pigeon = pigeon
        # 邮件主题和正文
        # self.subject = '自动星铁'
        # self.body = '这是一封测试邮件。'

    def set_email(self,username,password):
        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password

    def send_email(self,body):
        # 创建一个MIMEText邮件对象
        message = MIMEText(body, 'plain', 'utf-8')
        message['From'] = Header(self.username, 'utf-8')
        message['To'] = Header(self.username)
        message['Subject'] = Header("自动星铁message", 'utf-8')
        try:
            # 连接SMTP服务器
            server = smtplib.SMTP_SSL(self.smtp_server, self.smtp_port)
            server.login(self.username, self.password)  # 登录SMTP服务器
            server.sendmail(self.username, self.username, message.as_string())  # 发送邮件
            self.pigeon("邮件发送成功")
        except smtplib.SMTPException as e:
            self.pigeon("Error: 无法发送邮件", e)
        finally:
            server.quit()  # 断开与SMTP服务器的连接

当前局限

现在的版本要求必须先打开好自动战斗并沿用自动战斗，否则脚本不会自动开启自动战斗，而是静待。
无战斗失败的异常处理。
无法设置是否吃燃料。
模拟宇宙功能未实现。

开源地址

  • AutoStarRail
    但是为了防止崩铁全屏运行时难以观察运行信息，所以又做了个始终在前台的message窗口，用于实现实时显示自动化脚本的信息。（窗口可放置在任意位置）
  • [[#功能计划|功能计划]]
  • [[#功能实现|功能实现]]
    • [[#功能实现#操作的模拟|操作的模拟]]
    • [[#功能实现#窗口的识别|窗口的识别]]
    • [[#功能实现#GUI与自线程|GUI与自线程]]
    • [[#功能实现#消息窗口|消息窗口]]
  • [[#待实现及不足之处|待实现及不足之处]]
  • [[#开源地址|开源地址]]

崩铁小助手ASR

天下苦二游上班坐牢久矣。方舟有MAA造福大众，免去日常之苦，能让我专心于关卡，但是米家游戏就不行了，于是就有了这个崩铁小助手——AutoStarRail的想法。

功能计划

目前初步计划就是能够实现每天自动清体力，领日常奖励，让我不用操心每天还得上线清体力的事情。最后实现的界面如下，大概和方舟的maa差不多。

但是为了防止崩铁全屏运行时难以观察运行信息，所以又做了个始终在前台的message窗口，用于实现实时显示自动化脚本的信息。（窗口可放置在任意位置）

经过测试，选择好要刷的本（经验\钱、行迹、突破素材、仪器这些都没问题）后能够自动导航至目标副本，然后识别体力，刷到没体力为止。
演示视频如西瓜视频：从重复劳动中解脱-崩铁自动日常小助手
抖音：从重复劳动中解脱-崩铁自动日常小助手
完整开源代码见 AutoStarRail，欢迎大家star。

功能实现

操作的模拟

操作上使用vgamepad创建虚拟手柄来对游戏进行操作。虽然这样会多一个虚拟设备，但是由于手柄操作时对选中部件的高亮，能够更容易的识别当前选中的东西，并进行精确的操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77

class Gamepad:
    def __init__(self,pigeon = None):
        # 初始化一个手柄
        self.pigeon = pigeon
        self.gamepad = vgamepad.VX360Gamepad()
        # 初始化手柄状态
        self.reset_gamepad()


    def reset_gamepad(self):
        self.gamepad.reset()#键位扳机摇杆全部重置成初始状态
        self.gamepad.update()
    # gamepad 操作
    def click_button(self,button,duration=0.15):
        self.gamepad.press_button(button)
        self.gamepad.update()
        time.sleep(duration + random.randint(0,int(0.05*100))/100)
        self.gamepad.release_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("click " + button_mapping[button])

    def press_button(self,button):
        self.gamepad.press_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("press " + button_mapping[button])

    def release_button(self,button):
        self.gamepad.release_button(button)
        self.gamepad.update()

    def LEFT_TRIGGER(self,value):
        self.gamepad.left_trigger_float(value)
        # 左扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def RIGHT_TRIGGER(self,value):
        self.gamepad.right_trigger_float(value)
        # 右扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def LEFT_JOYSTICK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25): #x_value, y_value):
        theta = theta + random.randint(0,ran_theta*100)/100
        amplitude = amplitude + random.randint(0,ran_amp*100)/100
        x_value = 1.414*amplitude * np.cos(theta)
        y_value = 1.414*amplitude * np.sin(theta)
        self.gamepad.left_joystick_float(x_value, y_value)
        # 左摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def RIGHT_JOYSTCIK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25):
        theta = theta + random.randint(0,int(ran_theta*100))/100
        amplitude = amplitude + random.randint(0,int(ran_amp*100))/100
        x_value = amplitude * np.cos(theta)
        y_value = amplitude * np.sin(theta)
        self.gamepad.right_joystick_float(x_value, y_value)
        # 右摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def joystick_movement(self, theta=0, duration=0.5, amplitude=1):
        start_time = time.time()
        while time.time() - start_time < duration:
            # 时间-角度序列
            theta_time = theta * (time.time() - start_time) / duration

            # 幅度
            amplitude_time = amplitude * (time.time() - start_time) / duration

            self.RIGHT_JOYSTCIK(theta_time, amplitude_time)

            time.sleep(0.01)

窗口的识别

这部分涉及到图像的一些识别。为了减少计算资源的消耗，本文主要使用paddleocr识别字符来定位。少部分地方用到了矩形框的识别。

游戏窗口识别

脚本启动时应当先识别当前有没有打开启动器、或游戏，再决定是否需要打开游戏。
对于老版本而言由于启动器和游戏名称都为“崩坏：星穹铁道”，因此无法仅从名称上判断窗口是哪个，还需要进一步判断是启动器还是游戏。可以通过窗口上是否有启动器上独有的字符判断是否为游戏。
因此，窗口检测的流程如下图所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
flowchart TB
    检查星穹铁道窗口 -->|有| 存在星穹铁道;
    存在星穹铁道 --> 检查特征字符;
	检查特征字符-->|有| 当前是旧启动器;
	检查特征字符-->|无| 游戏已启动;
	当前是旧启动器--> 点击打开游戏;
	点击打开游戏--> 游戏已启动;
	检查星穹铁道窗口 -->|无| 不存在星穹铁道;
	不存在星穹铁道 --> 检查米哈游启动器窗口;
	检查米哈游启动器窗口 -->|无| 不存在任何启动器;
	不存在任何启动器 --> 搜寻启动器并打开;
	搜寻启动器并打开 --> 点击打开游戏;
	检查米哈游启动器窗口 -->|有| 启动了米哈游启动器;
	启动了米哈游启动器--> 点击打开游戏;

其相关代码在start_game.py中，该部分代码能够实现自动识别当前是否有游戏窗口，如果无窗口则逐步实现打开游戏。

副本导航

该部分代码放置在daily_tasks.py中。
导航的第一步是打开星际和平指南，该步较为简单，直接使用虚拟手柄打开轮盘，然后拨到对应位置即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def open_star_guide(self):

	# 打开星际和平指南

	self.gp.press_button(LEFT_SHOULDER)

	self.gp.joystick_movement(np.pi * 1 / 4, duration= 1) # 移动到指南

	time.sleep(0.8)

	self.gp.joystick_movement(amplitude=0)

	self.gp.release_button(LEFT_SHOULDER)

	self.pigeon("打开星际和平指南")

	time.sleep(0.9)

随后需要进一步识别星际和平指南的页面，以及寻找对应的副本。流程如下：

1
2
3
4
5
6
7
8
9
flowchart TB
打开星际和平指南 --> 领取日常奖励;
领取日常奖励 --> 每日实训;
打开星际和平指南 --> 清体力;
清体力 --> 生存索引;
生存索引 --> |经验/武器经验/信用点|拟造花萼金
生存索引 --> |行迹材料|拟造花萼赤
生存索引 --> |突破材料|凝滞虚影
生存索引 --> |遗器|侵蚀隧洞

和平指南页面识别

对于和平指南的页面，如每日实训、生存索引的识别，只需通过ocr识别有无对应字符即可找到该页面

1
2
3
4
5
6
7
8
9
10
11
def find_page(self,tag = "生存索引"):

# 已经打开星际和平指南后，通过手柄切换标签找到对应的page

	if TargetDetector(self.window,self.gp).search_button(tag, RIGHT_SHOULDER):

		self.pigeon("找到" + tag)

	else:

		self.pigeon("未找到" + tag)

其中TargetDetect中的search_button为递归寻找，直到满足条件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
def search_button(self, btn_text, action):

	"""

	查找相应按钮

	:param btn_text: 目标按钮名称

	:param action: 找不到按钮对应操作

	:return:

	"""

	figure, _, _, _, _ = self.win_action.get_screenshot(self.window)

	find, _ = self.findText(figure,btn_text)

	if find:

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.search_button(btn_text, action)

页面中高亮位置的寻找

在确定找到页面后，我们需要识别出当前高亮的标签（如拟造花萼、侵蚀隧洞）是哪个。
此处我们可以先使用OCR识别有无目标文字，如果没有，说明当前页面不存在目标标签，需要继续翻页。如果存在，通过灰度阈值识别目标文字所在区域的灰度是否是选中的灰度，如果是则退出寻找，否则继续寻找。

1
2
3
4
5
6
flowchart TB
查询目标文字 --> |无|按下down_button;
按下down_button --> 查询目标文字;
查询目标文字 --> |有|计算目标文字所在区域灰度;
计算目标文字所在区域灰度 --> |范围内| 结束查找;
计算目标文字所在区域灰度 --> |范围外| 按下down_button;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
def find_highlight(self, btn_text, action=None):
	"""
	寻找按钮的高亮状态。
	通过截图并查找按钮文本，判断按钮是否处于高亮状态。如果按钮未高亮，则点击按钮并重试。
	主要用于自动化测试中对按钮状态的判断和操作。
	参数:
	btn_text (str): 按钮的文本内容，用于查找按钮。
	action (function, optional): 当按钮未高亮时执行的操作，默认为None。可以是一个函数，该函数会在按钮未高亮时被调用。
	返回:
	bool: 如果按钮处于高亮状态，则返回True；否则返回False。
	"""
	# 截取窗口的屏幕快照
	# 转到灰度上看灰度值。先截取字附近的区域
	figure, _, _, _, _ = self.win_action.get_screenshot(self.window) # 在屏幕快照中查找按钮文本
	find, pos = self.findText(figure, btn_text)
	# 如果按钮未找到
	if not find: # 没找到

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)



	ave_gray = self.get_average_gray_value(figure,pos)

	if ave_gray < 100: # 高亮-黑色

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)

右侧具体副本的寻找

使用手柄的话，右侧选择的副本会有一个橙色的矩形框作为高亮，因此识别矩形框就知道我们当前选中的是哪个了。
使用HSV颜色空间对橙色进行区分的效果并不理想。因此还是采用了矩形边框识别。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
def detect_dungeon_boxes(self,image,text):
    # 可以找出当前高亮的选择区域
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    edges = cv2.Canny(gray, threshold1=100, threshold2=200)
    contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    min_area_threshold = 10  # 设定最小面积阈值
    height, width = image.shape[:2]  # 获取图像高度和宽度
    area_ratio = 0.2
    target_area = height * width * area_ratio  # 计算目标最大面积
    max_area = 0
    for contour in contours:
        area = cv2.contourArea(contour)
        if area > max_area and area < target_area:
            max_area = area
            max_contour = contour


    for contour in contours:
        area = cv2.contourArea(contour)
        if area > min_area_threshold:
            # 计算边界框
            x, y, w, h = cv2.boundingRect(contour)

                # 绘制矩形
            cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
    # 如果找到了符合条件的轮廓
    if max_contour is not None:
        # 获取边界框
        x, y, w, h = cv2.boundingRect(max_contour)
        # 截取该矩形区域
        cropped_image = image[y:y+h, x:x+w]
        find, pos = self.findText(cropped_image,text)
        # 显示截取的图像
        # cv2.imshow('Cropped Rectangle', cropped_image)
        # cv2.waitKey(0)
        # cv2.destroyAllWindows()
        return find
    else:
        # print("Not found.")
        return False
def find_dungeon(self,btn_text, action = None):
    figure, _, _, _, _ = self.win_action.get_screenshot(self.window)
    # self.gp.click_button(action)
    if self.detect_dungeon_boxes(figure,btn_text):
        print('已选中：' + btn_text)
    else:
        self.gp.click_button(action)
        time.sleep(0.2 + random.randint(0, 10) / 100)
        return self.find_dungeon(btn_text, action)

GUI

GUI采用pyqt6实现。主要包括一个主窗口和一个消息窗口

子线程

在MainWindow中设置一个start案件，当被按下时启动一个子线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

@pyqtSlot()
def on_start_button_clicked(self):
    '''
    开始执行相关任务
    '''
    if self.worker_thread and self.worker_thread.isRunning():
        self.ui.start_button.setEnabled(False)
        self.ui.start_button.setText("Start")
        self.task_worker.stop()

        self.stop_task_signal.emit()  # 发出停止信号

        self.worker_thread.quit()
        self.worker_thread.wait()
        self.worker_thread = None
        self.ui.start_button.setEnabled(True)
    else:
        self.get_task_list() # 获取任务列表
        self.ui.start_button.setText("Stop")
        self.worker_thread = QThread()
        self.task_worker = TaskWorker(self.to_do,self.get_farm())
        self.task_worker.moveToThread(self.worker_thread)
        self.task_worker.message_signal.connect(self.append_message)  # 连接消息信号
        self.task_worker.finished_signal.connect(self.on_thread_finished)
        self.task_worker.finished_signal.connect(self.worker_thread.quit) # ？
        # self.task_worker.stop_signal.connect(self.task_worker.stop)  # 新增：连接停止信号到stop方法
        self.worker_thread.started.connect(self.task_worker.run)
        self.worker_thread.finished.connect(lambda: setattr(self, 'worker_thread', None))

        # self.worker_thread.started.connect(lambda: self.stop_task_signal.connect(self.task_worker.stop))  # 启动线程后建立连接
        # self.worker_thread.finished.connect(lambda: self.stop_task_signal.disconnect(self.task_worker.stop))  # 线程结束后断开连接

        self.worker_thread.start()

    ## 邮件发送
    if self.ui.enable_email.isChecked():
        # 接受邮件发送
        sender = Email_sender(self.email,self.password,pigeon=self.append_message)
        sender.send_email(self.ui.text_display.toPlainText())


@pyqtSlot()
def on_set_email_clicked(self):
    self.email = self.ui.sender_email_edit.text()
    self.password = self.ui.sender_password_edit.text()
    self.email_server = self.ui.sender_email_server.text()
    self.email_port = self.ui.sender_SSL_port.text()
    with open('./config/credentials.txt', 'w') as file:
        file.write(self.email)
        file.write('\n')
        file.write(self.password)
        file.write('\n')
        file.write(self.email_server)
        file.write('\n')
        file.write(self.email_port)
        file.write('\n')
        if self.ui.enable_email.isChecked():
            file.write("1")
        else:
            file.write("0")
        # if self.ui.

子线程负责组合之前写好的各种查询、操作的脚本，实现自动化任务的操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
class TaskWorker(QObject):
    message_signal = pyqtSignal(str)  # Signal for sending messages to the GUI
    finished_signal = pyqtSignal()      # Signal indicating the task is finished
    def undefined(self):
        self.message_signal.emit("开发中")
    def __init__(self,task_list = [], farm_info = None):
        super().__init__()
        self._stop_requested = False
        self.task_list = task_list
        self.game_starter = StartGame(pigeon = self.message_signal.emit)
        self.daily_tasker = DailyTask(gw.getWindowsWithTitle("崩坏：星穹铁道")[0],pigeon = self.message_signal.emit)
        self.farm_info = farm_info
        # self.mainWindow = mainWindow # 为了获取窗口中的状态
        # self.mainWindow.materials_box_1
    def task_dispatcher(self,task_list):
        """
        根据任务列表调度执行任务

        参数:
        tasks (list): 一个包含任务名称的列表，如 ['刷体力', '领取日常奖励']
        """
        task_functions = {
            '刷体力': self.daily_tasker.clean_stamina, # brush_energy,
            '领取日常奖励': self.daily_tasker.daily_task, # claim_daily_reward,
            '领取纪行奖励': self.daily_tasker.get_nameless_honor, # claim_chronicle_reward,
            '模拟宇宙': self.undefined # simulate_universe,
        }

        for task in task_list:
            if task in task_functions:
                self.message_signal.emit("Task: " + task)
                if task == "刷体力":
                    self.daily_tasker.clean_stamina(self.farm_info)
                else:
                    task_function = task_functions[task]
                    task_function()
                    time.sleep(5)
                self.message_signal.emit("Task: " + task + " complete")
            else:
                self.message_signal.emit(f"未知任务: {task}, 跳过执行.")
    def run(self):
        self.message_signal.emit("Tasks: "+str(self.task_list))

        # 如果tasks不为空，应当先检查是否打开了游戏
        if self.task_list:
            self.message_signal.emit("Checking if game is open...")
            self.game_starter.start_game()
        self.task_dispatcher(self.task_list)
    def stop(self):
        self._stop_requested = True

线程之间通过

1
message_signal.emit(str)

传递消息。

消息窗口

消息窗口应当常驻在最上端，然后背景透明，且与鼠标不发生交互，大小可以自动调整

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
class MessageBox(QLabel):
    def __init__(self, text = "", parent=None):
        super().__init__(text, parent)
        self.setWindowFlags(Qt.WindowType.WindowStaysOnTopHint | Qt.WindowType.FramelessWindowHint)
        self.setStyleSheet("background-color: rgba(10, 10, 10, 128); color: red;")

        self.setGeometry(0, 0, 100, 30)  # 设置初始位置和大小
        self.set_font_size(20)
        self.adjustSizeToContent()
        self.setAttribute(Qt.WidgetAttribute.WA_TranslucentBackground)

    def set_font_size(self, size):
        font = self.font()
        font.setPointSize(size)
        self.setFont(font)

    def set_text(self, text):
        self.setText(text)
        self.adjustSizeToContent()


    def show(self):
        super().show()
        # self.move(0, 0)  # 每次显示时都移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 每次显示时都移动到右上角


    def resizeEvent(self, event):
        super().resizeEvent(event)
        # self.move(0, 0)  # 当窗口大小改变时，也移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 当窗口大小改变时，也移动到右上角

    def adjustSizeToContent(self):
        font_metrics = QFontMetrics(self.font())
        lines = self.text().splitlines()
        text_width = 0
        for line in lines:
            text_width = max(text_width,font_metrics.horizontalAdvance(line))
        text_height = font_metrics.height() * len(lines)  # 计算所有文本行的高度
        self.setFixedSize(text_width, text_height)

    def eventFilter(self, obj, event):
        if event.type() in (Qt.EventType.MouseButtonPress, Qt.EventType.MouseButtonRelease, Qt.EventType.MouseButtonDblClick, Qt.EventType.MouseMove):
            # 将鼠标事件传递到下层的窗口
            return False
        return super().eventFilter(obj, event)

    def mousePressEvent(self, event):
        # 不要处理鼠标点击事件，使其传递到下层窗口
        event.ignore()

邮件通知

本助手添加了邮件通知功能，待自动化任务执行完成后将log发送至目标邮箱以实现提醒和记录。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43


class Email_sender:
    def __init__(self,username = "",password = "",server = 'smtp.163.com',port = 465, pigeon = print) -> None:
        # 网易邮箱的SMTP服务器地址和端口
        self.smtp_server = server
        self.smtp_port = port  # 网易邮箱SMTP服务端口通常为465

        # # 发件人邮箱账号和授权码
        # username = 'your_email@163.com'
        # password = 'your_authorization_code'  # 这里填写授权码，而不是密码

        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password
        self.pigeon = pigeon
        # 邮件主题和正文
        # self.subject = '自动星铁'
        # self.body = '这是一封测试邮件。'

    def set_email(self,username,password):
        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password

    def send_email(self,body):
        # 创建一个MIMEText邮件对象
        message = MIMEText(body, 'plain', 'utf-8')
        message['From'] = Header(self.username, 'utf-8')
        message['To'] = Header(self.username)
        message['Subject'] = Header("自动星铁message", 'utf-8')
        try:
            # 连接SMTP服务器
            server = smtplib.SMTP_SSL(self.smtp_server, self.smtp_port)
            server.login(self.username, self.password)  # 登录SMTP服务器
            server.sendmail(self.username, self.username, message.as_string())  # 发送邮件
            self.pigeon("邮件发送成功")
        except smtplib.SMTPException as e:
            self.pigeon("Error: 无法发送邮件", e)
        finally:
            server.quit()  # 断开与SMTP服务器的连接

当前局限

现在的版本要求必须先打开好自动战斗并沿用自动战斗，否则脚本不会自动开启自动战斗，而是静待。
无战斗失败的异常处理。
无法设置是否吃燃料。
模拟宇宙功能未实现。

开源地址

功能实现

操作的模拟

操作上使用vgamepad创建虚拟手柄来对游戏进行操作。虽然这样会多一个虚拟设备，但是由于手柄操作时对选中部件的高亮，能够更容易的识别当前选中的东西，并进行精确的操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77

class Gamepad:
    def __init__(self,pigeon = None):
        # 初始化一个手柄
        self.pigeon = pigeon
        self.gamepad = vgamepad.VX360Gamepad()
        # 初始化手柄状态
        self.reset_gamepad()


    def reset_gamepad(self):
        self.gamepad.reset()#键位扳机摇杆全部重置成初始状态
        self.gamepad.update()
    # gamepad 操作
    def click_button(self,button,duration=0.15):
        self.gamepad.press_button(button)
        self.gamepad.update()
        time.sleep(duration + random.randint(0,int(0.05*100))/100)
        self.gamepad.release_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("click " + button_mapping[button])

    def press_button(self,button):
        self.gamepad.press_button(button)
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("press " + button_mapping[button])

    def release_button(self,button):
        self.gamepad.release_button(button)
        self.gamepad.update()

    def LEFT_TRIGGER(self,value):
        self.gamepad.left_trigger_float(value)
        # 左扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def RIGHT_TRIGGER(self,value):
        self.gamepad.right_trigger_float(value)
        # 右扳机轴 value改成0.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()

    def LEFT_JOYSTICK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25): #x_value, y_value):
        theta = theta + random.randint(0,ran_theta*100)/100
        amplitude = amplitude + random.randint(0,ran_amp*100)/100
        x_value = 1.414*amplitude * np.cos(theta)
        y_value = 1.414*amplitude * np.sin(theta)
        self.gamepad.left_joystick_float(x_value, y_value)
        # 左摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def RIGHT_JOYSTCIK(self,theta,amplitude,ran_theta = 2*np.pi/25,ran_amp = 1/25):
        theta = theta + random.randint(0,int(ran_theta*100))/100
        amplitude = amplitude + random.randint(0,int(ran_amp*100))/100
        x_value = amplitude * np.cos(theta)
        y_value = amplitude * np.sin(theta)
        self.gamepad.right_joystick_float(x_value, y_value)
        # 右摇杆XY轴  x_values和y_values改成-1.0到1.0之间的浮点值，可以精确到小数点后5位
        self.gamepad.update()
        if self.pigeon:
            self.pigeon("" + "Left joystick")

    def joystick_movement(self, theta=0, duration=0.5, amplitude=1):
        start_time = time.time()
        while time.time() - start_time < duration:
            # 时间-角度序列
            theta_time = theta * (time.time() - start_time) / duration

            # 幅度
            amplitude_time = amplitude * (time.time() - start_time) / duration

            self.RIGHT_JOYSTCIK(theta_time, amplitude_time)

            time.sleep(0.01)

窗口的识别

这部分涉及到图像的一些识别。为了减少计算资源的消耗，本文主要使用paddleocr识别字符来定位。少部分地方用到了矩形框的识别。

游戏窗口识别

脚本启动时应当先识别当前有没有打开启动器、或游戏，再决定是否需要打开游戏。
对于老版本而言由于启动器和游戏名称都为“崩坏：星穹铁道”，因此无法仅从名称上判断窗口是哪个，还需要进一步判断是启动器还是游戏。可以通过窗口上是否有启动器上独有的字符判断是否为游戏。
因此，窗口检测的流程如下图所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
flowchart TB
    检查星穹铁道窗口 -->|有| 存在星穹铁道;
    存在星穹铁道 --> 检查特征字符;
	检查特征字符-->|有| 当前是旧启动器;
	检查特征字符-->|无| 游戏已启动;
	当前是旧启动器--> 点击打开游戏;
	点击打开游戏--> 游戏已启动;
	检查星穹铁道窗口 -->|无| 不存在星穹铁道;
	不存在星穹铁道 --> 检查米哈游启动器窗口;
	检查米哈游启动器窗口 -->|无| 不存在任何启动器;
	不存在任何启动器 --> 搜寻启动器并打开;
	搜寻启动器并打开 --> 点击打开游戏;
	检查米哈游启动器窗口 -->|有| 启动了米哈游启动器;
	启动了米哈游启动器--> 点击打开游戏;

其相关代码在start_game.py中，该部分代码能够实现自动识别当前是否有游戏窗口，如果无窗口则逐步实现打开游戏。

副本导航

该部分代码放置在daily_tasks.py中。
导航的第一步是打开星际和平指南，该步较为简单，直接使用虚拟手柄打开轮盘，然后拨到对应位置即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def open_star_guide(self):

	# 打开星际和平指南

	self.gp.press_button(LEFT_SHOULDER)

	self.gp.joystick_movement(np.pi * 1 / 4, duration= 1) # 移动到指南

	time.sleep(0.8)

	self.gp.joystick_movement(amplitude=0)

	self.gp.release_button(LEFT_SHOULDER)

	self.pigeon("打开星际和平指南")

	time.sleep(0.9)

随后需要进一步识别星际和平指南的页面，以及寻找对应的副本。流程如下：

1
2
3
4
5
6
7
8
9
flowchart TB
打开星际和平指南 --> 领取日常奖励;
领取日常奖励 --> 每日实训;
打开星际和平指南 --> 清体力;
清体力 --> 生存索引;
生存索引 --> |经验/武器经验/信用点|拟造花萼金
生存索引 --> |行迹材料|拟造花萼赤
生存索引 --> |突破材料|凝滞虚影
生存索引 --> |遗器|侵蚀隧洞

和平指南页面识别

对于和平指南的页面，如每日实训、生存索引的识别，只需通过ocr识别有无对应字符即可找到该页面

1
2
3
4
5
6
7
8
9
10
11
def find_page(self,tag = "生存索引"):

# 已经打开星际和平指南后，通过手柄切换标签找到对应的page

	if TargetDetector(self.window,self.gp).search_button(tag, RIGHT_SHOULDER):

		self.pigeon("找到" + tag)

	else:

		self.pigeon("未找到" + tag)

其中TargetDetect中的search_button为递归寻找，直到满足条件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
def search_button(self, btn_text, action):

	"""

	查找相应按钮

	:param btn_text: 目标按钮名称

	:param action: 找不到按钮对应操作

	:return:

	"""

	figure, _, _, _, _ = self.win_action.get_screenshot(self.window)

	find, _ = self.findText(figure,btn_text)

	if find:

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.search_button(btn_text, action)

页面中高亮位置的寻找

在确定找到页面后，我们需要识别出当前高亮的标签（如拟造花萼、侵蚀隧洞）是哪个。
此处我们可以先使用OCR识别有无目标文字，如果没有，说明当前页面不存在目标标签，需要继续翻页。如果存在，通过灰度阈值识别目标文字所在区域的灰度是否是选中的灰度，如果是则退出寻找，否则继续寻找。

1
2
3
4
5
6
flowchart TB
查询目标文字 --> |无|按下down_button;
按下down_button --> 查询目标文字;
查询目标文字 --> |有|计算目标文字所在区域灰度;
计算目标文字所在区域灰度 --> |范围内| 结束查找;
计算目标文字所在区域灰度 --> |范围外| 按下down_button;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
def find_highlight(self, btn_text, action=None):
	"""
	寻找按钮的高亮状态。
	通过截图并查找按钮文本，判断按钮是否处于高亮状态。如果按钮未高亮，则点击按钮并重试。
	主要用于自动化测试中对按钮状态的判断和操作。
	参数:
	btn_text (str): 按钮的文本内容，用于查找按钮。
	action (function, optional): 当按钮未高亮时执行的操作，默认为None。可以是一个函数，该函数会在按钮未高亮时被调用。
	返回:
	bool: 如果按钮处于高亮状态，则返回True；否则返回False。
	"""
	# 截取窗口的屏幕快照
	# 转到灰度上看灰度值。先截取字附近的区域
	figure, _, _, _, _ = self.win_action.get_screenshot(self.window) # 在屏幕快照中查找按钮文本
	find, pos = self.findText(figure, btn_text)
	# 如果按钮未找到
	if not find: # 没找到

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)



	ave_gray = self.get_average_gray_value(figure,pos)

	if ave_gray < 100: # 高亮-黑色

		print(f'找到{btn_text}')

		return True

	else:

		self.gp.click_button(action)

		time.sleep(0.2 + random.randint(0, 10) / 100)

		return self.find_highlight(btn_text, action)

右侧具体副本的寻找

使用手柄的话，右侧选择的副本会有一个橙色的矩形框作为高亮，因此识别矩形框就知道我们当前选中的是哪个了。
使用HSV颜色空间对橙色进行区分的效果并不理想。因此还是采用了矩形边框识别。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
def detect_dungeon_boxes(self,image,text):
    # 可以找出当前高亮的选择区域
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    edges = cv2.Canny(gray, threshold1=100, threshold2=200)
    contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    min_area_threshold = 10  # 设定最小面积阈值
    height, width = image.shape[:2]  # 获取图像高度和宽度
    area_ratio = 0.2
    target_area = height * width * area_ratio  # 计算目标最大面积
    max_area = 0
    for contour in contours:
        area = cv2.contourArea(contour)
        if area > max_area and area < target_area:
            max_area = area
            max_contour = contour


    for contour in contours:
        area = cv2.contourArea(contour)
        if area > min_area_threshold:
            # 计算边界框
            x, y, w, h = cv2.boundingRect(contour)

                # 绘制矩形
            cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)
    # 如果找到了符合条件的轮廓
    if max_contour is not None:
        # 获取边界框
        x, y, w, h = cv2.boundingRect(max_contour)
        # 截取该矩形区域
        cropped_image = image[y:y+h, x:x+w]
        find, pos = self.findText(cropped_image,text)
        # 显示截取的图像
        # cv2.imshow('Cropped Rectangle', cropped_image)
        # cv2.waitKey(0)
        # cv2.destroyAllWindows()
        return find
    else:
        # print("Not found.")
        return False
def find_dungeon(self,btn_text, action = None):
    figure, _, _, _, _ = self.win_action.get_screenshot(self.window)
    # self.gp.click_button(action)
    if self.detect_dungeon_boxes(figure,btn_text):
        print('已选中：' + btn_text)
    else:
        self.gp.click_button(action)
        time.sleep(0.2 + random.randint(0, 10) / 100)
        return self.find_dungeon(btn_text, action)

GUI

GUI采用pyqt6实现。主要包括一个主窗口和一个消息窗口

子线程

在MainWindow中设置一个start案件，当被按下时启动一个子线程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

@pyqtSlot()
def on_start_button_clicked(self):
    '''
    开始执行相关任务
    '''
    if self.worker_thread and self.worker_thread.isRunning():
        self.ui.start_button.setEnabled(False)
        self.ui.start_button.setText("Start")
        self.task_worker.stop()

        self.stop_task_signal.emit()  # 发出停止信号

        self.worker_thread.quit()
        self.worker_thread.wait()
        self.worker_thread = None
        self.ui.start_button.setEnabled(True)
    else:
        self.get_task_list() # 获取任务列表
        self.ui.start_button.setText("Stop")
        self.worker_thread = QThread()
        self.task_worker = TaskWorker(self.to_do,self.get_farm())
        self.task_worker.moveToThread(self.worker_thread)
        self.task_worker.message_signal.connect(self.append_message)  # 连接消息信号
        self.task_worker.finished_signal.connect(self.on_thread_finished)
        self.task_worker.finished_signal.connect(self.worker_thread.quit) # ？
        # self.task_worker.stop_signal.connect(self.task_worker.stop)  # 新增：连接停止信号到stop方法
        self.worker_thread.started.connect(self.task_worker.run)
        self.worker_thread.finished.connect(lambda: setattr(self, 'worker_thread', None))

        # self.worker_thread.started.connect(lambda: self.stop_task_signal.connect(self.task_worker.stop))  # 启动线程后建立连接
        # self.worker_thread.finished.connect(lambda: self.stop_task_signal.disconnect(self.task_worker.stop))  # 线程结束后断开连接

        self.worker_thread.start()

    ## 邮件发送
    if self.ui.enable_email.isChecked():
        # 接受邮件发送
        sender = Email_sender(self.email,self.password,pigeon=self.append_message)
        sender.send_email(self.ui.text_display.toPlainText())


@pyqtSlot()
def on_set_email_clicked(self):
    self.email = self.ui.sender_email_edit.text()
    self.password = self.ui.sender_password_edit.text()
    self.email_server = self.ui.sender_email_server.text()
    self.email_port = self.ui.sender_SSL_port.text()
    with open('./config/credentials.txt', 'w') as file:
        file.write(self.email)
        file.write('\n')
        file.write(self.password)
        file.write('\n')
        file.write(self.email_server)
        file.write('\n')
        file.write(self.email_port)
        file.write('\n')
        if self.ui.enable_email.isChecked():
            file.write("1")
        else:
            file.write("0")
        # if self.ui.

子线程负责组合之前写好的各种查询、操作的脚本，实现自动化任务的操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
class TaskWorker(QObject):
    message_signal = pyqtSignal(str)  # Signal for sending messages to the GUI
    finished_signal = pyqtSignal()      # Signal indicating the task is finished
    def undefined(self):
        self.message_signal.emit("开发中")
    def __init__(self,task_list = [], farm_info = None):
        super().__init__()
        self._stop_requested = False
        self.task_list = task_list
        self.game_starter = StartGame(pigeon = self.message_signal.emit)
        self.daily_tasker = DailyTask(gw.getWindowsWithTitle("崩坏：星穹铁道")[0],pigeon = self.message_signal.emit)
        self.farm_info = farm_info
        # self.mainWindow = mainWindow # 为了获取窗口中的状态
        # self.mainWindow.materials_box_1
    def task_dispatcher(self,task_list):
        """
        根据任务列表调度执行任务

        参数:
        tasks (list): 一个包含任务名称的列表，如 ['刷体力', '领取日常奖励']
        """
        task_functions = {
            '刷体力': self.daily_tasker.clean_stamina, # brush_energy,
            '领取日常奖励': self.daily_tasker.daily_task, # claim_daily_reward,
            '领取纪行奖励': self.daily_tasker.get_nameless_honor, # claim_chronicle_reward,
            '模拟宇宙': self.undefined # simulate_universe,
        }

        for task in task_list:
            if task in task_functions:
                self.message_signal.emit("Task: " + task)
                if task == "刷体力":
                    self.daily_tasker.clean_stamina(self.farm_info)
                else:
                    task_function = task_functions[task]
                    task_function()
                    time.sleep(5)
                self.message_signal.emit("Task: " + task + " complete")
            else:
                self.message_signal.emit(f"未知任务: {task}, 跳过执行.")
    def run(self):
        self.message_signal.emit("Tasks: "+str(self.task_list))

        # 如果tasks不为空，应当先检查是否打开了游戏
        if self.task_list:
            self.message_signal.emit("Checking if game is open...")
            self.game_starter.start_game()
        self.task_dispatcher(self.task_list)
    def stop(self):
        self._stop_requested = True

线程之间通过

1
message_signal.emit(str)

传递消息。

消息窗口

消息窗口应当常驻在最上端，然后背景透明，且与鼠标不发生交互，大小可以自动调整

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
class MessageBox(QLabel):
    def __init__(self, text = "", parent=None):
        super().__init__(text, parent)
        self.setWindowFlags(Qt.WindowType.WindowStaysOnTopHint | Qt.WindowType.FramelessWindowHint)
        self.setStyleSheet("background-color: rgba(10, 10, 10, 128); color: red;")

        self.setGeometry(0, 0, 100, 30)  # 设置初始位置和大小
        self.set_font_size(20)
        self.adjustSizeToContent()
        self.setAttribute(Qt.WidgetAttribute.WA_TranslucentBackground)

    def set_font_size(self, size):
        font = self.font()
        font.setPointSize(size)
        self.setFont(font)

    def set_text(self, text):
        self.setText(text)
        self.adjustSizeToContent()


    def show(self):
        super().show()
        # self.move(0, 0)  # 每次显示时都移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 每次显示时都移动到右上角


    def resizeEvent(self, event):
        super().resizeEvent(event)
        # self.move(0, 0)  # 当窗口大小改变时，也移动到左上角
        screen = QApplication.primaryScreen()
        screen_geometry = screen.geometry()
        window_geometry = self.frameGeometry()
        x = screen_geometry.width() - window_geometry.width()
        self.move(x, 500)  # 当窗口大小改变时，也移动到右上角

    def adjustSizeToContent(self):
        font_metrics = QFontMetrics(self.font())
        lines = self.text().splitlines()
        text_width = 0
        for line in lines:
            text_width = max(text_width,font_metrics.horizontalAdvance(line))
        text_height = font_metrics.height() * len(lines)  # 计算所有文本行的高度
        self.setFixedSize(text_width, text_height)

    def eventFilter(self, obj, event):
        if event.type() in (Qt.EventType.MouseButtonPress, Qt.EventType.MouseButtonRelease, Qt.EventType.MouseButtonDblClick, Qt.EventType.MouseMove):
            # 将鼠标事件传递到下层的窗口
            return False
        return super().eventFilter(obj, event)

    def mousePressEvent(self, event):
        # 不要处理鼠标点击事件，使其传递到下层窗口
        event.ignore()

邮件通知

本助手添加了邮件通知功能，待自动化任务执行完成后将log发送至目标邮箱以实现提醒和记录。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43


class Email_sender:
    def __init__(self,username = "",password = "",server = 'smtp.163.com',port = 465, pigeon = print) -> None:
        # 网易邮箱的SMTP服务器地址和端口
        self.smtp_server = server
        self.smtp_port = port  # 网易邮箱SMTP服务端口通常为465

        # # 发件人邮箱账号和授权码
        # username = 'your_email@163.com'
        # password = 'your_authorization_code'  # 这里填写授权码，而不是密码

        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password
        self.pigeon = pigeon
        # 邮件主题和正文
        # self.subject = '自动星铁'
        # self.body = '这是一封测试邮件。'

    def set_email(self,username,password):
        # 邮箱
        self.username = username
        # self.receiver = username
        self.password = password

    def send_email(self,body):
        # 创建一个MIMEText邮件对象
        message = MIMEText(body, 'plain', 'utf-8')
        message['From'] = Header(self.username, 'utf-8')
        message['To'] = Header(self.username)
        message['Subject'] = Header("自动星铁message", 'utf-8')
        try:
            # 连接SMTP服务器
            server = smtplib.SMTP_SSL(self.smtp_server, self.smtp_port)
            server.login(self.username, self.password)  # 登录SMTP服务器
            server.sendmail(self.username, self.username, message.as_string())  # 发送邮件
            self.pigeon("邮件发送成功")
        except smtplib.SMTPException as e:
            self.pigeon("Error: 无法发送邮件", e)
        finally:
            server.quit()  # 断开与SMTP服务器的连接

当前局限

现在的版本要求必须先打开好自动战斗并沿用自动战斗，否则脚本不会自动开启自动战斗，而是静待。
无战斗失败的异常处理。
无法设置是否吃燃料。
模拟宇宙功能未实现。

开源地址

本文作者：战斗包子
本文链接：https://paipai121.github.io/2024/06/20/日常记录/崩铁自动小助手ASR开发实录/
版权声明：本文采用 CC BY-NC-SA 3.0 CN 协议进行许可
