SLAM-相机与图像

2024年07月03日 4.1k 字大概 21 分钟

相机模型

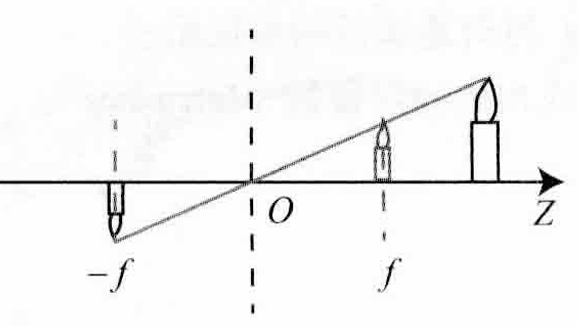

针孔相机模型

X'=f\frac{X}{Z}

Y'=f\frac{Y}{Z}

相机模型

针孔相机模型

X'=f\frac{X}{Z}

Y'=f\frac{Y}{Z}

假设传感器像素屏幕坐标为o-u-v，从左上向游侠。此时像素平面上点P’的坐标为 $[u,v]^T$
如果传感器原点的平移为 $[C_x,C_y]^T$

\begin{equation} \left\{ \begin{array}{lr} u = f_x\frac{X}{Z}+C_x\\ v = f_y\frac{Y}{Z}+C_y \end{array} \right. \end{equation}

\begin{bmatrix}u\\v\\1\end{bmatrix} = \begin{bmatrix} f_x/Z&0&c_x\\0&f_y/Z&c_y\\0&0&1/Z \end{bmatrix} \begin{bmatrix} X\\Y\\Z \end{bmatrix} =\frac{1}{Z}KP

其中K为内参矩阵
对于世界坐标系W中的点 $P_W$ ，若相机位姿为R,t（外参），则有

z\mathbf {P_{UV}} = K (RP_W+t) = KTP_W

连线射线上的点都可以对应到同一个像素上，因此一般可以用归一化平面上的点进行处理。这也意味着点的深度在投影过程中被丢失了。

畸变的矫正

径向畸变

切向畸变

对于归一化平面上的任意一点 $p = [x,y]^T$ ，径向畸变可以看作坐标点与原点的距离发生变化，切向畸变可以看成坐标点沿切线方向发生变化（？）。

\begin{align} x_{distorted} = x(1+k_1r^2+k_2r^4+k_3r^6) \\ y_{distorted} = y(1+k_1r^2+k_2r^4+k_3r^6) \end{align}

上式的畸变以径向距离r为变量，描述了径向畸变。

\begin{align} x_{distorted} = x+2p_1xy+p_2(r^2+2x^2) \\ y_{distorted} = y+p_1(r^2+2y^2)+2p_2xy \end{align}

该式添加了圆锥曲线方程？总之表示的是切向畸变（为什么）

将三维空间点投影到归一化平面 $[x,y]^T$
计算畸变

\begin{align} x_{distorted} = x(1+k_1r^2+k_2r^4+k_3r^6)+2p_1xy+p_2(r^2+2x^2) \\ y_{distorted} = y(1+k_1r^2+k_2r^4+k_3r^6)+p_1(r^2+2y^2)+2p_2xy \end{align}

畸变点在像素平面的位置为

\begin{equation} \left\{ \begin{array}{lr} u = f_xx_{distort}+C_x\\ v = f_yy_{distort}+C_y \end{array} \right. \end{equation}

对于实际探测而言，如果已经有像素平面上的坐标 $[u,v]^T$ ，可以逆推出实际点的位置。

\begin{bmatrix} x\\ y \end{bmatrix}= f(\begin{bmatrix} u\\ v \end{bmatrix})

双目相机

解决景深的获取
b为基线
世界坐标系中的空间点P在左右相机各成一像PL，PR（位置是归一化平面，O才是像素平面）。(UR是负数)

\frac{b-u_L+u_R}{b} = \frac{z-f}{z}

z = \frac{fb}{u_L-u_R}

代码实现
