如何判断一个点在多边形内部还是多边形外部？

射线法：
从一个点触发的射线，和一个多边形的相交次数如果是奇数，则在多边形内，否则在多边形外

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111

bool checkPointInLineSegment(const Vec2d& input_point, const Vec2d& line_start, const Vec2d& line_end) {
    Vec2d line_vec = line_end - line_start;
    Vec2d p_vec = input_point - line_start;
    constexpr double EPSILON = 1e-9;
    if (p_vec.norm() <= EPSILON || line_vec.norm() <= EPSILON) return true;
    double cross_product = crossProduct(line_vec, p_vec); // 大于0说明p在左侧还是右侧？
    if (fabs(cross_product) <= EPSILON) {
        double inner_product = innerProduct(line_vec, p_vec);
        double project_line = inner_product / line_vec.norm();
        if (project_line >= 0 && project_line <= line_vec.norm()) {
            return true;
        }
    }

    return false;
}

bool getIntersectPointFromLine(const Vec2d& Line1_start, const Vec2d& Line1_end, const Vec2d& Line2_start, const Vec2d& Line2_end, Vec2d& intersect_point, double& t_1, double& t_2) {
    // line = P_0 + t_1 P_1
    // line2 = P_2 + t_2 P_3
    // P_0 - P_2 = t_2 P_3 - t_1 P_1
    // 使用叉积消元，两侧同时叉乘P_3
    // P_0 x P_3 - P_2 x P_3 = - t_1 (P_1 x P_3)
    // 解方程组得到t_1, t_2
    // t1 = - (P_0 x P_3 - P_2 x P_3) / (P_1 x P_3)
    // 两侧同时叉乘P_1
    // P_0 x P_1 - P_2 x P_1 = t_2 (P_3 x P_1)
    // t2 = (P_0 x P_1 - P_2 x P_1 ) / (P_3 x P_1)
    Vec2d dir_1 = Line1_end - Line1_start;
    Vec2d dir_2 = Line2_end - Line2_start;
    double cross_prod = crossProduct(dir_1, dir_2);
    constexpr double EPSILON = 1e-9;
    if (fabs(cross_prod) <= EPSILON) return false; // 无唯一交点
    t_1 = (crossProduct(Line2_start, dir_2) - crossProduct(Line1_start, dir_2)) / (crossProduct(dir_1, dir_2));
    t_2 = (crossProduct(Line1_start, dir_1) - crossProduct(Line2_start, dir_1)) / (crossProduct(dir_2, dir_1));
    Vec2d intersection_point = Line1_start + t_1 * dir_1;
    // return (t_1 >= 0 && t_1 <= 1) && (t_2 >= 0 && t_2 <= 1);
    return true; // 先不考虑交点在线段内外吧
}

bool checkPointInPolygon(const Vec2d& input_point, const std::vector<Vec2d>& input_polygon) {
    bool inPolygon = false;
    for (int i = 0; i < input_polygon.size(); i++) {
        // 射线，比如 y = 0；
        const auto& start_point = input_polygon[i];
        const auto& end_point = input_polygon[(i + 1) % n];
        if (checkPointInLineSegment(input_point,start_point, end_point)) return true; // 怎么处理？
        double current_start_y = start_point.y();
        double current_end_y = end_point.y();
        if ((current_start_y - input_point.y()) * (current_end_y - input_point.y()) < 0) {
            // 还需要判断交点是否在射线正向
            double t_1 = -1;
            double t_2 = -1;
            if (getIntersectPointFromLine(input_point, input_point + Vec2d(1, 0), start_point, end_point, intersect_point, t_1, t_2) && t_1 > 0) {
                inPolygon = !inPolygon;
            }
        }
    }
    return inPolygon;
}


// 另一种简化方法，不需要求交点函数。
bool checkPointInPolygon(const Vec2d& input_point, const std::vector<Vec2d>& input_polygon) {
    bool inside = false;
    int n = input_polygon.size();
    if (n == 0) return false;

    double px = input_point.x();
    double py = input_point.y();

    // 遍历多边形的每一条边 (从 P1 到 P2)
    for (int i = 0; i < n; i++) {
        const Vec2d& P1 = input_polygon[i];
        const Vec2d& P2 = input_polygon[(i + 1) % n]; // (i+1)%n 确保最后一条边连回起点

        double p1x = P1.x(), p1y = P1.y();
        double p2x = P2.x(), p2y = P2.y();

        // ___ 1. （可选但推荐）先检查点是否在边界上 ___
        if (checkPointInLineSegment(input_point, P1, P2)) {
            return true; // 假设在边界上也算"内部"
        }

        // ___ 2. 检查边 P1-P2 是否与水平射线相交 ___

        // 如果边是水平的，跳过
        if (fabs(p1y - p2y) <= std::numeric_limits<double>::epsilon()) {
            continue;
        }

        // 这是算法最关键的部分：
        // 检查这条边是否“跨过”了射线的 y 坐标
        // (一个点在射线上方或重合，另一个点在射线下方)
        // 这个逻辑完美地处理了“顶点在射线上”的情况
        bool straddles_ray_y = ((p1y <= py && p2y > py) || (p1y > py && p2y <= py));

        if (straddles_ray_y) {
            // ___ 3. 计算交点的 x 坐标（线性插值） ___
            double x_intersect = p1x + (py - p1y) * (p2x - p1x) / (p2y - p1y);

            // ___ 4. 检查交点是否在射线的正方向（即 input_point 的右侧）___
            if (x_intersect > px) {
                inside = !inside; // 翻转奇偶性
            }
        }
    }

    return inside;
}

计算射线到圆的交点

Line:P=P0+tP1Line: P = P_0 + t P_1 Circle:P⋅P=R2Circle: P\cdot P = R^2 P02+2tP1⋅P0+t2P1⋅P1=R2P_0^2 + 2tP_1\cdot P_0 + t^2P_1\cdot P_1 = R^2 t2P1⋅P1+2tP1⋅P0+P02−R2=0t^2P_1\cdot P_1 + 2tP_1\cdot P_0 + P_0^2 - R^2 = 0 t=−2P1⋅P0±(4∣P1⋅P0∣2−4∣P1∣2(∣P0∣2)−R2)2P1⋅P1t = \frac{ -2P_1\cdot P_0 \pm \sqrt{(4|P_1\cdot P_0|^2 - 4|P_1|^2(|P_0|^2) - R^2)} }{2P_1\cdot P_1} t=−P1⋅P0±(∣P1⋅P0∣2−∣P1∣2(∣P0∣2)−R2)P1⋅P1t = \frac{ -P_1\cdot P_0 \pm \sqrt{(|P_1\cdot P_0|^2 - |P_1|^2(|P_0|^2) - R^2)} }{P_1\cdot P_1}

此时仅需要计算t>0的时候的交点即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
struct Vec2d {
    double x,y;
    Vec2d(double x = 0, double y = 0) : x(x), y(y){};
    Vec2d operator-(const Vec2d& other) const {return Vec2d(x - other.x, y - other.y );}
    Vec2d operator+(const Vec2d& other) const {return Vec2d(x + other.x, y + other.y );}
    double operator*(const Vec2d& other) const {return x * other.x + y * other.y;}
    double operator^(const Vec2d& other) const {return x * other.y - y * other.x;}
    double norm() const {return sqrt(x * x + y * y);}
    Vec2d operator*(double s) const { return Vec2d(x * s, y * s); }
}

// 2. 非成员函数：处理 double * Vec2d
//    (必须放在 Vec2d 定义之后)
Vec2d operator*(double s, const Vec2d& v) {
    // 重用上面的成员函数 v.operator*(s)
    return v * s;
}

double innerProd(Vec2d p1, Vec2d p2) {
    return p1.x * p2.x + p1.y * p2.y;
}

vector<Vec2d> getIntersectPointFromLineCircle(Vec2d line_start, Vec2d line_dir, Vec2d circle_center, double circle_radius) {
    Vec2d P_0 = line_start - circle_center;
    double P_0dotDir = P_0 * line_dir;
    double A = line_dir.norm() * line_dir.norm() ;
    double B = 2 * P_0dotDir;
    double C = P_0.norm() * P_0.norm()- circle_radius * circle_radius;
    vector<Vec2d> res;
    double delta = B*B - 4*A*C;
    if (delta < 0) return {};
    double t_1 = -B / (2*A) + sqrt(delta)/ (2*A);
    double t_2 = -B / (2*A) - sqrt(delta)/ (2*A);

    if (t_1 > 0) {
        res.emplace_back(line_start + t_1 * line_dir); // 补充实数乘法的重载
    }
    if (t_2 > 0) {
        res.emplace_back(line_start + t_2 * line_dir);
    }
    return res;
}

如何获取一群点的最小外接凸包

LeetCode 587. 安装栅栏 (Erect the Fence)
Andrew算法
将所有点按x坐标升序排序（x相同则按y升序）。
构建上下凸包：分两次遍历排序后的点，分别构建下凸包和上凸包。正向遍历时，构建下凸包时若当前点与栈顶两点形成非左转（叉积小于0），则弹出栈顶点，直到满足左转。
构建上凸包时，反向遍历，若当前点与栈顶两点形成非左转（叉积小于0），则弹出栈顶点，直到满足左转。

合并结果：将下凸包和上凸包合并，去除重复顶点（如首尾点），得到最终凸包。

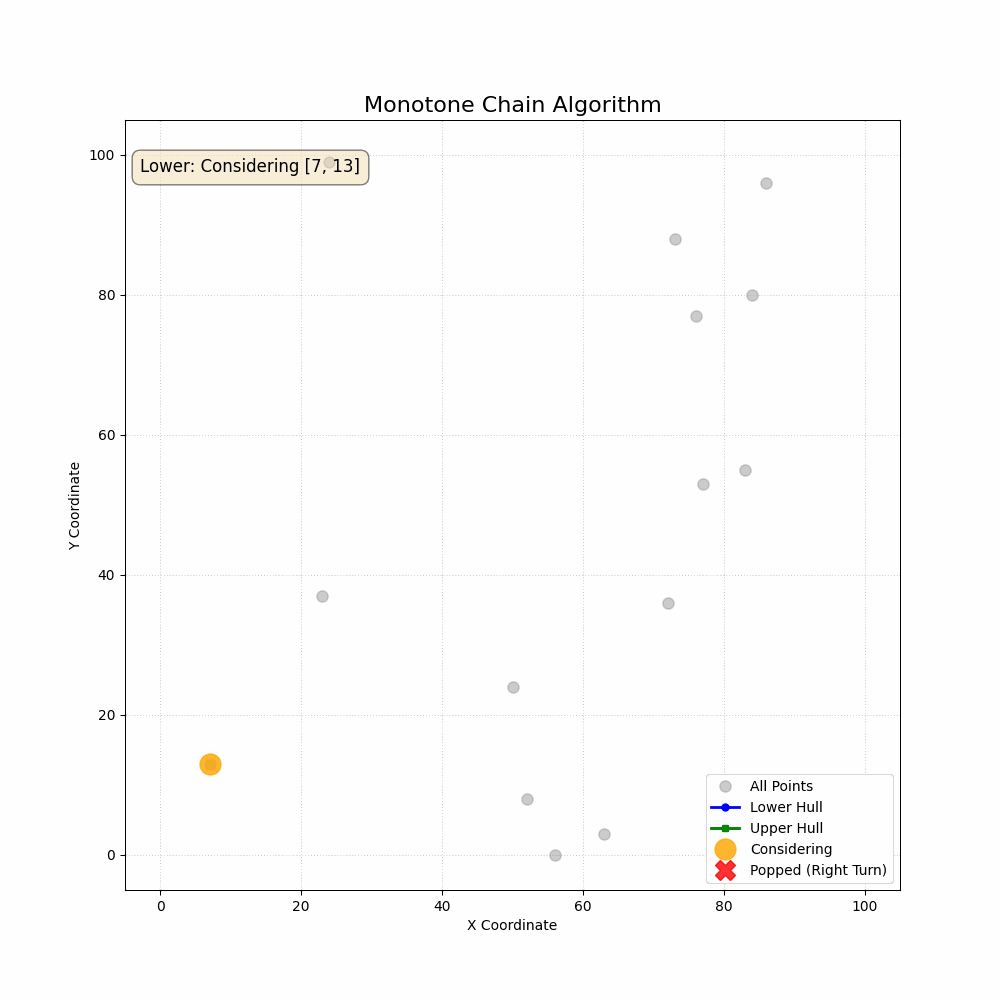

可视化原理

先给出无序的合并，很简单，直接利用set

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
class Solution {
public:
    double crossProd(const vector<int>& p1, const vector<int>& p2) {
        return p1[0] * p2[1] - p1[1] * p2[0];
    }
    vector<vector<int>> outerTrees(vector<vector<int>>& trees) {
        // 先排序
        sort(trees.begin(), trees.end(), [](const vector<int>& p1, const vector<int>& p2){
            if (p1[0] == p2[0]) return p1[1] < p2[1];
            return p1[0] < p2[0];
        });
        // 构建下凸包
        vector<vector<int>> upper_hull;
        vector<vector<int>> lower_hull;
        for (const auto& tree : trees) {
            int n = lower_hull.size();
            if (n < 2) {
                lower_hull.emplace_back(tree);
                continue;
            }
            // 否则拿出来两个点，和新的点比对左右
            while (lower_hull.size() >= 2) {
                n = lower_hull.size();
                const auto& point_1 = lower_hull[n - 2];
                const auto& point_2 = lower_hull[n - 1];
                vector<int> vec_1{point_2[0] - point_1[0] , point_2[1] - point_1[1]};
                vector<int> vec_2{tree[0] - point_2[0] , tree[1] - point_2[1]};
                double cp = crossProd(vec_1, vec_2); // 往左应该是大于0
                // 如果cp小于0，需要一直弹出，直到把这个点放进去
                if (cp < 0) {
                    lower_hull.pop_back();
                } else {
                    break; // 保留 "左转" (cp > 0) 或 "共线" (cp == 0)
                }
            }
            lower_hull.emplace_back(tree);
        }
        for (auto iter = trees.rbegin(); iter != trees.rend(); iter++) {
            const auto tree = *iter;
            int n = upper_hull.size();
            if (n < 2) {
                upper_hull.emplace_back(tree);
                continue;
            }
            // 否则拿出来两个点，和新的点比对左右
            while (upper_hull.size() >= 2) {
                n = upper_hull.size();
                const auto& point_1 = upper_hull[n - 2];
                const auto& point_2 = upper_hull[n - 1];
                vector<int> vec_1{point_2[0] - point_1[0] , point_2[1] - point_1[1]};
                vector<int> vec_2{tree[0] - point_2[0] , tree[1] - point_2[1]};
                double cp = crossProd(vec_1, vec_2); // 往左应该是大于0
                // 如果cp小于0，需要一直弹出，直到把这个点放进去
                if (cp < 0) {
                    upper_hull.pop_back();
                } else {
                    break; // 保留 "右转" (cp < 0) 或 "共线" (cp == 0)
                }
            }
            upper_hull.emplace_back(tree);
        }
    // 合并与去重
    std::set<vector<int>> hull_set;
    for (const auto& p : lower_hull) {
        hull_set.insert(p);
    }
    for (const auto& p : upper_hull) {
        hull_set.insert(p);
    }
    // 将 set 转回 vector
        vector<vector<int>> res(hull_set.begin(), hull_set.end());
        return res;
    }
};

如果是有序的合并呢？

回顾我们拥有的数据

我们有两个 vector，它们是按顺序构建的：

lower_hull：包含了从最左点到最右点的所有下凸包顶点（按 X 坐标递增）。

upper_hull：包含了从最右点到最左点的所有上凸包顶点（按 X 坐标递减）。

识别重复的点

lower_hull 和 upper_hull 共享了两个端点：

最左点：lower_hull[0] 和 upper_hull.back() 是同一个点。

最右点：lower_hull.back() 和 upper_hull[0] 是同一个点。

合并策略（生成逆时针链）

我们的目标是创建一个 res 向量，它从最左点开始，沿着“下栅栏”走到最右点，然后沿着“上栅栏”走回最左点。

1
2
3
4
5
6
7
8
9
10
11
12
13
// 4. 合并以创建有序链
    vector<vector<int>> res = lower_hull;
    if (res.size() == trees.size()) { // 可能共线导致出错
        return res;
    }
    // 遍历 upper_hull，跳过第一个和最后一个元素
    for (int i = 1; i < upper_hull.size() - 1; i++) {
        res.push_back(upper_hull[i]);
    }

    // 此时 res = [[1,1], [2,0], [4,2], [3,3], [2,4]]
    // 这是一个完美的、无重复的、逆时针的点链
    return res;

算法的证明

这个算法（也称为 Andrew’s Algorithm）的正确性证明，依赖于两个核心思想：

  1. 分治法 (Divide and Conquer)：通过排序，我们把一个复杂的 2D 凸包问题，拆解成了两个更简单的一维（1D-like）问题：上凸包 (Upper Hull) 和 下凸包 (Lower Hull)。
  2. 凸性与转向 (Convexity and Turns)：我们利用叉积来强制维持凸包的“凸”性。

1. 核心思想：排序即“分治”

我们首先对所有点按 X 坐标（X 相同则按 Y 坐标）排序。

  • 最左点 (P_min) 和 最右点 (P_max) 一定是凸包的顶点。
  • 凸包就是从 P_min 到 P_max 的“上半部分”（上凸包），和从 P_min 到 P_max 的“下半部分”（下凸包）组成的。

证明的第一步：
如果我们能分别正确地找到“上凸包”和“下凸包”，那么将它们合并（并去除重复的 P_min 和 P_max）就一定能得到完整的凸包。

所以，问题被简化为：如何证明你的“扫描”过程能正确找到下凸包（和上凸包）？

2. 证明的关键：为什么你的“弹出”规则是正确的？

我们来分析“下凸包” (L-to-R) 和“上凸包” (R-to-L) 的构建过程。

两个循环都使用了相同的规则： if (cp < 0) { pop_back(); }

  • cp < 0 意味着 右转 (Right Turn)。
  • cp > 0 意味着 左转 (Left Turn)。
  • cp == 0 意味着 共线 (Collinear)。

规则是：“只要形成右转，就弹出栈顶的点”。

情景一：构建 lower_hull (从左到右 L-to-R)

  • 目标：我们要构建一个“下栅栏”，所有点都必须在这个栅栏的上方或线上。
  • 特性：一个正确的“下栅栏”，从左到右看，它只能向左转或保持直线。
  • 例子：
    • A=(0,0), B=(1,-1), C=(2,0)
    • 这是一个左转 (cp > 0)。点 B 在 A-C 连线的下方。
    • 这形成了一个“凹陷”，是“下栅栏”的有效部分。
    • 你的代码：cp > 0，不满足 if (cp < 0)，执行 break。保留 B。正确！
  • 关键情况（右转）：
    • A=(0,0), B=(1,1), C=(2,0)
    • 这是一个右转 (cp < 0)。点 B 在 A-C 连线的上方。
    • B 点违反了“下栅栏”的定义（它跑到了“栅栏”的上方）。B 点不可能是下凸包的一部分。
    • 代码：cp < 0，满足 if (cp < 0)。弹出 B。正确！

下凸包证明小结：

在 L-to-R 扫描中，while (cp < 0) { pop_back() } 这个规则，会系统性地移除所有“凸起”在下栅栏上方的点，只保留那些形成“左转”或“共线”的点。这精确地构建了下凸包。

情景二：构建 upper_hull (从右到左 R-to-L)

  • 目标：我们要构建一个“上栅栏”，所有点都必须在这个栅栏的下方或线上。
  • 特性：一个正确的“上栅栏”，从右到左看，它也只能向左转或保持直线（相对于 R-to-L 的路径）。
  • 例子：
    • A=(4,2), B=(3,3), C=(2,2)
    • vec_AB = [-1, 1], vec_BC = [-1, -1]
    • 这是一个左转 (cp = (-1*-1) - (1*-1) = 2 > 0)。
    • 点 B 在 A-C 连线的上方。这是“上栅栏”的有效部分。
    • 你的代码：cp > 0，不满足 if (cp < 0)，执行 break。保留 B。正确！
  • 关键情况（右转）：
    • A=(4,2), B=(3,1), C=(2,2)
    • vec_AB = [-1, -1], vec_BC = [-1, 1]
    • 这是一个右转 (cp = (-1*1) - (-1*-1) = -2 < 0)。
    • 点 B 在 A-C 连线的下方。
    • B 点违反了“上栅栏”的定义（它“凹陷”了下去）。B 点不可能是上凸包的一部分。
    • 代码：cp < 0，满足 if (cp < 0)。弹出 B。正确！

上凸包证明小结：

在 R-to-L 扫描中，while (cp < 0) { pop_back() } 这个规则，会系统性地移除所有“凹陷”在上栅栏下方的点，只保留那些形成“左转”或“共线”（相对于 R-to-L 路径）的点。这也精确地构建了上凸包。

3. 最终总结

  1. 排序正确地将问题分解为 lower_hull 和 upper_hull。
  2. 你的 while 循环（“弹出右转”）是一个**“凸性强制器”** (Convexity Enforcer)。
  3. 它在 L-to-R 扫描中，强制所有点都在“下栅栏”的上方（或线上）。
  4. 它在 R-to-L 扫描中，强制所有点都在“上栅栏”的下方（或线上）。

我写的是什么？我怎么不记得我为啥写下面的东西了？

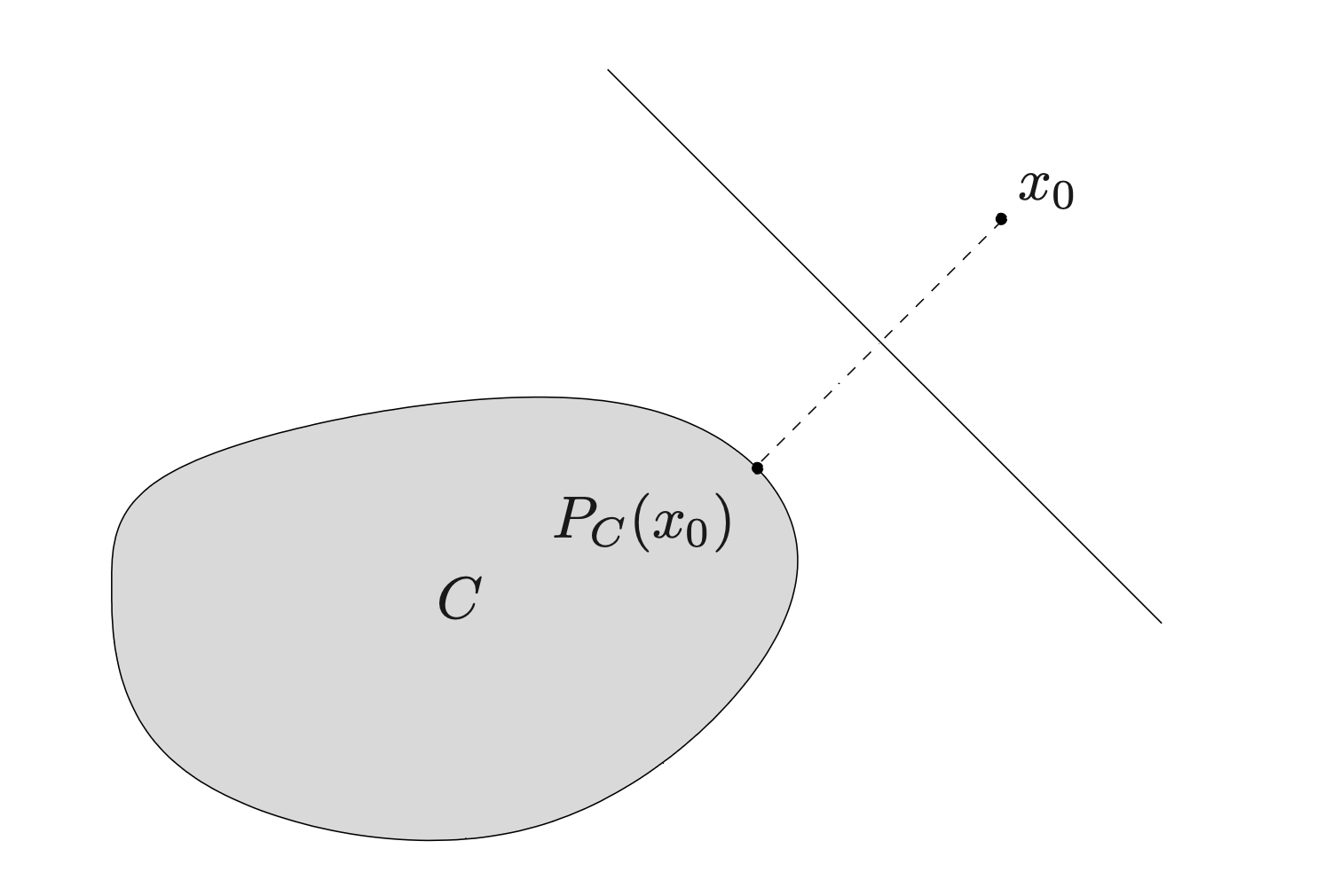

1111

超平面
法矢：PC(x0)−x0P_C(x_0)-x_0
平面过中点x0/2+PC(x0)/2x_0/2+P_C(x_0)/2
因此超平面方程为

(PC(x0)−x0)T(x−(1/2)(x0+PC(x0)))(P_C(x_0)-x_0)^T(x-(1/2)(x_0+P_C(x_0)))

寻找两个凸集的距离

minimize     ∣∣ω∣∣subject to   fi(x)≤0,gi(y)≤0,x−y=ω\begin{align} minimize\ \ \ \ \ &||\omega ||\\ subject\ to \ \ \ &f_i(x)\le 0,\\ &g_i(y) \le 0,\\ &x-y=\omega \end{align}

求对偶问题
对偶函数为

g(λ,z,μ)=inf⁡x,y,ω(∣∣ω∣∣+Σi=1mλifi(x)+Σi=1pμigi(y)+zT(x−y−ω))g(\lambda,z,\mu) = \inf_{x,y,\omega} (||\omega||+\Sigma_{i=1}^m \lambda_if_i(x)+\Sigma_{i=1}^p\mu_ig_i(y)+z^T(x-y-\omega))

这个式子可以变形为

inf⁡ω(∣∣ω∣∣+zTω)+inf⁡x(Σi=1mλifi(x)+zTx)+inf⁡y(Σi=1pμigi(y)−zTy)\inf_{\omega} (||\omega||+z^T\omega) + \inf_{x}(\Sigma_{i=1}^m \lambda_if_i(x) + z^Tx) + \inf_{y}(\Sigma_{i=1}^p\mu_ig_i(y) - z^Ty)

三个变量的影响相互独立，对于ω\omega而言，如果∣∣z∣∣<1||z||<1，第一项一定能找到一个合适的ω\omega使其最小，否则的话可以达到负无穷。
因此

g(λ,z,μ)=inf⁡x(Σi=1mλifi(x)+zTx)+inf⁡y(Σi=1pμigi(y)−zTy)g(\lambda,z,\mu) = \inf_{x}(\Sigma_{i=1}^m \lambda_if_i(x) + z^Tx) + \inf_{y}(\Sigma_{i=1}^p\mu_ig_i(y) - z^Ty)

可以得到对偶问题为

maximum        inf⁡x(Σi=1mλifi(x)+zTx)+inf⁡y(Σi=1pμigi(y)−zTy)subject to        ∣∣z∣∣<1λi≥0,μi≥0\begin{align} maximum \ \ \ \ \ \ \ \ & \inf_{x}(\Sigma_{i=1}^m \lambda_if_i(x) + z^Tx) + \inf_{y}(\Sigma_{i=1}^p\mu_ig_i(y) - z^Ty)\\ subject \ to\ \ \ \ \ \ \ \ & ||z||<1\\ &\lambda_i\ge 0,\mu_i\ge0 \end{align}
本文作者：战斗包子
本文链接：https://paipai121.github.io/2025/11/15/学习记录/coding/几何问题/
版权声明：本文采用 CC BY-NC-SA 3.0 CN 协议进行许可
